一、什么是苯基硅橡胶？

苯基硅橡胶是在聚二甲基硅氧烷主链引入苯基基团的特种硅橡胶，分为低、中、高苯基类型。相比普通甲基乙烯基硅橡胶，其耐温范围从 - 60℃~280℃大幅扩展至 - 70℃~350℃，短期甚至可承受 - 110℃~400℃极端温度。该材料弹性佳、化学性质稳定，可耐受极端温差与高能辐射，阻燃、防霉效果突出。常经混炼、硫化制成各类制品，广泛用于航空航天、核工业、电子电器、精密仪器、特种密封及减震部件，是高端工况下替代通用硅橡胶的核心弹性材料。

★按硫化方式分类：高温硫化苯基硅橡胶、室温硫化苯基硅橡胶

在实际工业应用中，根据成型硫化方式的不同，苯基硅橡胶主要分为高温硫化苯基硅橡胶（HTV）与室温硫化苯基硅橡胶（RTV）两大系列。两者同属苯基改性有机硅体系，均突破了普通硅橡胶的性能瓶颈，但在分子结构、生产工艺、力学性能、施工方式及适用场景上存在明显差异。

1、高温硫化苯基硅橡胶

产品名称：甲基苯基乙烯基硅橡胶；聚二甲基二苯基乙烯基硅氧烷；

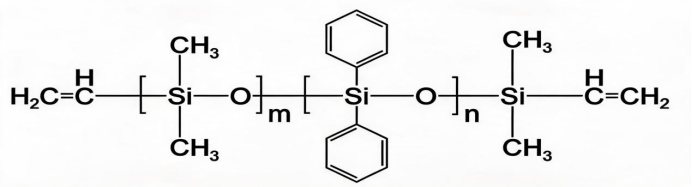

结构式：

主要以苯基硅烷单体为基础原料，通过水解聚合、分子链调控、精炼提纯工艺制得高分子量生胶。分子结构接入苯基官能团，可有效优化橡胶综合性能，适配高温硫化加工体系。产品拥有出色的耐高低温、耐辐射与抗老化能力，机械强度、弹性及绝缘性能表现优异，耐臭氧、耐介质侵蚀，热稳定性能突出。经高温硫化成型后制品不易脆裂，使用寿命长久。主要应用于航空航天耐高温密封件、特种电线电缆绝缘层、军工耐辐照配件、工业高温设备密封减震件，也可制作精密仪器防护橡胶制品

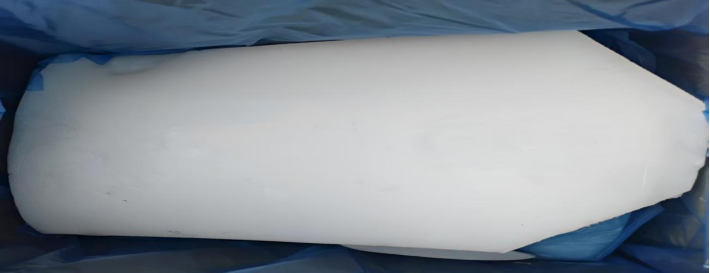

1、室温硫化苯基硅橡胶

产品名称： α,ω-二羟基聚二甲基二苯基硅氧烷

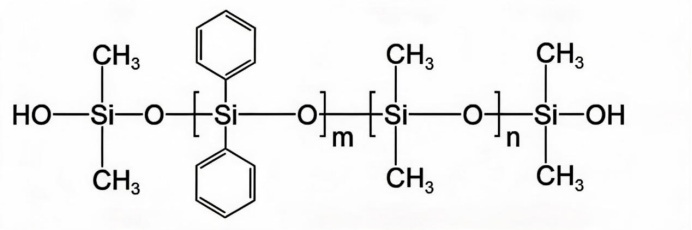

结构式：

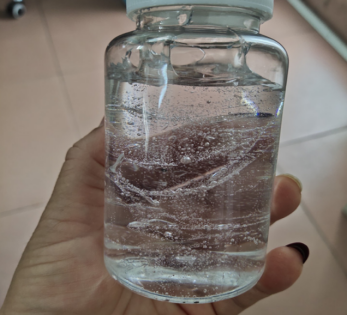

以苯基氯硅烷单体为主要原料，经水解缩聚、提纯聚合工艺制备而成，属于特种有机硅高分子材料。采用可控分子量聚合技术，分子链引入苯基基团，提升结构稳定性。产品具备优异耐高低温、耐辐射、耐老化性能，电气绝缘性优良，室温条件下即可硫化成型，加工便捷。同时拥有良好阻尼性与耐候性，化学惰性强，不易被介质侵蚀。广泛用于航空航天密封件、电气绝缘配件、耐辐射防护构件、精密仪器减震密封，也可用于特种工况粘接填充、户外耐温密封等领域。

★按苯基含量分类：低苯基（5%-10%）、中苯基（10%-20%）、高苯基（30%）

苯基含量是决定苯基硅橡胶性能的核心指标。行业内通常根据苯基摩尔含量将其分为三大类，每一类都有其独特的性能优势和适用场景：

① 低苯基硅橡胶（苯基含量 5~10%）这是目前应用最广泛的一类苯基硅橡胶。它最突出的优势是极致的耐低温性能 —— 硬化温度可以下降到惊人的-115℃，在液氮级别的深冷环境下仍能保持良好的柔韧性和弹性。同时，低苯基含量赋予了材料优异的高阻尼特性，在减震降噪领域表现出色。

② 中苯基硅橡胶（苯基含量 10~20%）随着苯基含量提升到 10~20%，材料的耐烧蚀和阻燃性能显著增强。这类硅橡胶在接触火焰时具备自熄特性，离开火源后不会持续燃烧。同时它仍保持着不错的低温性能，是防火密封、高温工况下的理想选择。需要注意的是，中苯基硅橡胶的加工难度开始上升，物理机械性能相比低苯基有所下降。

③ 高苯基硅橡胶（苯基含量 30% 以上）当苯基含量超过 30%，硅橡胶分子链的刚性大幅增加，展现出卓越的耐辐射性能。在核辐射、宇宙射线等强辐射环境下，高苯基硅橡胶仍能保持物理性能稳定，是核工业、航天航空等极端辐射环境下不可或缺的密封材料。但高苯基含量也带来了加工困难、物理机械性能较差的问题，生产成本也相对较高。

二、耐高温解密：为什么能扛住极端高温？

普通甲基乙烯基硅橡胶的长期使用温度一般不超过 250℃，而苯基硅橡胶却能在 350℃下长期工作，短期甚至可承受 400℃高温。这种优异的耐热性源于其特殊的分子结构和降解机制：

硅橡胶的主链由 Si-O 键组成，Si-O 键的键能高达 452kJ/mol，远高于 C-C 键的 347kJ/mol，这是硅橡胶耐热性的基础。其分子链的天然柔性和易卷曲性，使得硅橡胶在高温下能够保持结构稳定。

但纯硅橡胶的耐热性会受到多种因素影响：

• 微量杂质影响：水分、羟基或残留催化剂可能引发主链降解

• 极性物质攻击：Si-O 键的高极性使其易受极性物质攻击，引发主链热重排降解

• 侧基氧化：高温下侧基甲基的氧化会进一步加速降解过程

• 白炭黑影响：补强用白炭黑表面的活性羟基、吸附水会降低耐热性

• 残留催化剂：合成过程中残留的催化剂也会影响热稳定性

苯基的引入从两个层面提升了耐热性：

1. 空间位阻保护：大体积苯基基团形成了空间位阻，阻挡了极性物质和氧气对主链 Si-O 键的攻击，有效防止了侧链基团的氧化分解，避免了分子主链的交联或降解。

2. 共轭稳定效应：苯基本身的芳香环共轭结构能够吸收和分散热能，减少高温对分子链的冲击。

正是这种分子层面的保护机制，让苯基硅橡胶成为高温工况下的理想密封材料。

三：耐低温突破：-100℃以下仍能保持弹性

在低温环境下，橡胶材料会经历两个关键转变过程：玻璃化转变和结晶转变。当温度降低到玻璃化转变温度以下，分子链段被冻结，材料失去弹性变脆；而结晶转变则会让分子链排列规整，同样导致材料硬化失去弹性。

  普通聚二甲基硅氧烷虽然玻璃化转变温度很低（约 - 123℃），但由于分子链结构高度规整，在 - 40℃~-50℃左右就会发生结晶，导致材料硬化失去使用价值。这也是为什么普通硅橡胶在 - 60℃以下就无法正常使用的根本原因。

✔苯基的引入完美解决了这个问题：

破坏分子规整性：大体积的苯基基团无规分布在分子链上，就像在整齐排列的分子链中打入了一个个 "楔子"，彻底破坏了聚二甲基硅氧烷分子链的规整性。

降低结晶能力：分子链规整性被破坏后，聚合物的结晶温度和结晶度显著降低，甚至在极低温度下也难以形成结晶。

保持分子链柔性：苯基的引入并没有过度增加分子链的刚性（尤其是低苯基含量时），Si-O 主链仍保持良好的柔性。

   这就是为什么低苯基硅橡胶的硬化温度可以低至 - 115℃—— 在接近玻璃化转变温度的极寒环境下，它仍能保持橡胶弹性，不会因为结晶而硬化脆裂。这一特性让苯基硅橡胶成为深冷工业、液化天然气（LNG）、航空航天等低温领域不可替代的密封材料。

四、应用领域解析

 凭借宽温域、耐老化、电绝缘、耐辐射、耐烧蚀等综合优异性能，苯基硅橡胶在多个高端领域发挥着不可替代的作用：

1、电子电器领域苯基硅橡胶优异的电绝缘性能、耐高低温性能和耐辐照性能，使其成为电子元器件密封的理想材料。常用于制造各种耐低温密封圈、垫片、管材，在极端环境下保护电子元器件正常工作。特别是在航空航天电子、军工电子等领域，苯基硅橡胶是保障设备可靠性的关键材料；

2、航空航天领域航空航天是苯基硅橡胶最重要的高端应用领域。在太空环境中，材料需要同时承受极端高低温交替、宇宙射线辐射、高真空等严苛条件。苯基硅橡胶被广泛用于航空航天器件的密封圈、垫片、管材，以及发动机部位的耐烧蚀材料，确保在极端环境下的密封可靠性；

3、军工领域军工装备对材料的可靠性要求极高。苯基硅橡胶的耐低温、高阻尼、耐烧蚀、耐辐射等特性，使其成为军工装备中关键密封圈、垫片、管材和棒材的首选材料。从武器系统的低温密封到装甲车辆的减震部件，都能看到苯基硅橡胶的身影；

4、工业深冷领域在液化天然气（LNG）、液氮液氧储运、深冷设备等领域，工作温度常常低至 - 100℃以下，普通橡胶早已脆化失效。低苯基硅橡胶 - 115℃仍保持弹性的特性，使其成为深冷领域密封件的不二之选；

5、汽车与发动机领域随着汽车发动机舱温度不断提升，以及新能源汽车对密封材料要求的提高，苯基硅橡胶在汽车领域的应用也越来越广泛。特别是在涡轮增压系统、排气系统周边，以及需要防火阻燃的部位，中苯基硅橡胶的耐温阻燃特性能够很好地满足要求；

6、电力领域苯基硅橡胶优异的电绝缘性能和耐候性，使其在高压电力绝缘、电缆附件等领域也有重要应用。

FAQ 常见问题解答

Q1：苯基硅橡胶和普通甲基乙烯基硅橡胶最主要的区别是什么？

A：最核心的区别是分子链上引入了苯基基团。这带来了三个关键性能提升：一是耐低温性能大幅提升，结晶温度显著降低；二是耐高温性能提升，长期使用温度从 250℃提升到 350℃；三是获得了耐辐射、耐烧蚀、阻燃等特殊性能。但相应的，苯基硅橡胶成本更高，加工难度更大。

Q2：是不是苯基含量越高越好？

A：不是。苯基含量是一把双刃剑：苯基含量升高，耐辐射、耐烧蚀、阻燃性能提升，但同时材料的刚性增加，加工难度增大，物理机械性能（拉伸、撕裂等）下降，成本也大幅上升。实际应用中需要根据具体工况选择最合适的苯基含量，盲目追求高苯基反而会适得其反。

Q3：苯基硅橡胶可以做到食品级吗？

A：理论上可以，但实际应用中很少。因为苯基硅橡胶主要面向极端工况的高端工业应用，食品级场景普通硅橡胶已经完全能够满足需求，使用苯基硅橡胶成本过高。

Q4：为什么苯基硅橡胶价格比普通硅橡胶贵很多？

A：主要有三个原因：一是原材料成本高，甲基苯基环体价格远高于普通甲基环体；二是合成工艺难度大，苯基单体的引入和聚合控制要求更高；三是市场需求量相对较小，规模化效应不足。

Q5：苯基硅橡胶的加工需要注意什么？

A：苯基硅橡胶尤其是中高苯基牌号，加工难度比普通硅橡胶大。主要注意点包括：炼胶温度需要适当调整，硫化体系可能需要优化，模具设计需要考虑流动性，后硫化条件需要严格控制以去除低分子物质。建议与供应商充分沟通，获取针对性的加工指导。
